Często typowy czujnik pływakowy i pokładowy składa się z pływaka, pyłoszczelnej obudowy koła pasowego, kołyski wskaźnikowej z nylonu i aluminiowej skali o średnicy 150 mm z nadrukiem sitowym. Przyrząd ten jest całkowicie niezawodnym i dokładnym systemem do pomiaru poziomu cieczy w wysokich zbiornikach podwieszonych.
Tego typu wskaźniki poziomu pływaka i deski działają zasadniczo na zasadzie wyporu. Pływak jest dobrze połączony z przeciwwagą wraz ze wskaźnikiem poprzez elastyczne liny stalowe. Wskazówka przesuwa się wzdłuż prowadnicy względem skali, wskazując odpowiednie poziomy w zbiorniku.





Najczęściej pływaki i czujnik poziomu na pokładzie znajdują zastosowanie w naziemnych i napowietrznych zbiornikach magazynowych. Stosuje się je również w zbiornikach magazynujących produkty naftowe, takie jak olej opałowy, olej napędowy, olej smarowy i tak dalej. Stosuje się go również do przechowywania olejów roślinnych, melasy, krzemianów, glukozy i tak dalej. Krótko mówiąc, wskaźniki poziomu pływaka i deski są najczęściej stosowane we wszystkich zbiornikach innych niż niebezpieczne i bezciśnieniowych.



O tym przedmiocie

Czułość pływaka poziomu wody -- jest bardzo wysoka, pływak jest prosty w obsłudze i oszczędza czas i wysiłek.

Czujnik poziomu wody-- charakteryzujący się dużą dokładnością, wysoką niezawodnością i łatwą instalacją, pływak zapewnia dużą wygodę.

Czujnik poziomu cieczy--. Pływak można zainstalować na górze lub na dole zbiornika. Jest to rodzaj urządzenia kontrolującego poziom cieczy.

Poziomica wodna -- 304 wykonana ze stali nierdzewnej, pływak jest trwały przez długi czas, zapewniając długoterminową obsługę.

Kula pływająca -- pływak jest szeroko stosowany w akwariach i akwarium, wodospadach i nie tylko.

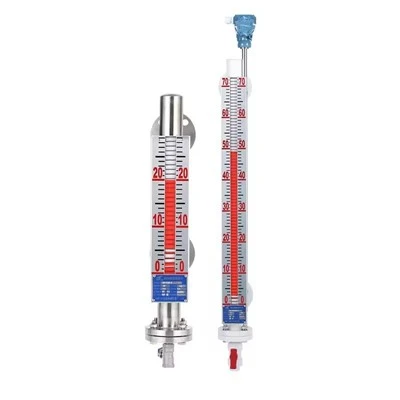

Akcesoria do magnetycznych wskaźników poziomu

Magnetyczne wskaźniki poziomu są dostępne z szeroką gamą akcesoriów, z których najczęstsze to;

Skalibrowana skala

Skalibrowana skala, przymocowana do magnetycznego wskaźnika poziomu, umożliwia odczyt poziomu w jednostkach lub procentach. Skale są najczęściej wykonane z traffolitu lub stali nierdzewnej 316 i grawerowane odpowiednimi jednostkami.

Kontaktrony

Magnetyczny kontaktron zamontowany na zewnętrznej ścianie miernika umożliwia sygnalizację alarmu poziomu lub podjęcie działań wykonawczych np. załączenie lub wyłączenie pompy. Kontaktrony są szeroko stosowane i zapewniają wysoce niezawodną i bezpieczną pracę.

Nadajnik Reedchaina

Magnetyczny wskaźnik poziomu można łatwo przekształcić w magnetyczny pływakowy przetwornik poziomu poprzez dodanie kontaktronu. Nadajnik kontaktronowy składa się z łańcucha przełączników równomiernie rozmieszczonych w odstępach co 5 mm, 10 mm lub 20 mm. Gdy pływak porusza się wzdłuż tego łańcucha, pole magnetyczne generowane przez pływak zamyka kontaktrony, zmieniając rezystancję w obwodzie, moc wyjściowa rezystancji jest proporcjonalna do poziomu cieczy.

Sprężyny amortyzatorów pływakowych

Sprężyny amortyzatorów pływakowych można zamontować na górze, na dole lub na obu końcach komory. Sprężyny tłumiące są brane pod uwagę, gdy istnieje potrzeba zabezpieczenia pływaka przed uszkodzeniem w przypadku nagłego spadku lub wzrostu ciśnienia w układzie.
